外形寸法

幅1500mm×高さ885mm×奥行き390mm

RWB-S150A-O

RWB-S150A-O （オーク）
RWB-S150A-W （ウォールナット）

価格 オープン価格

外形寸法 幅1500mm×高さ885mm×奥行き390mm

質量 32.1kg

耐荷重 35kg

※卓上スタンドを除くテレビ本体質量が本機の耐荷重（35kg)を超える機種には対応していません。

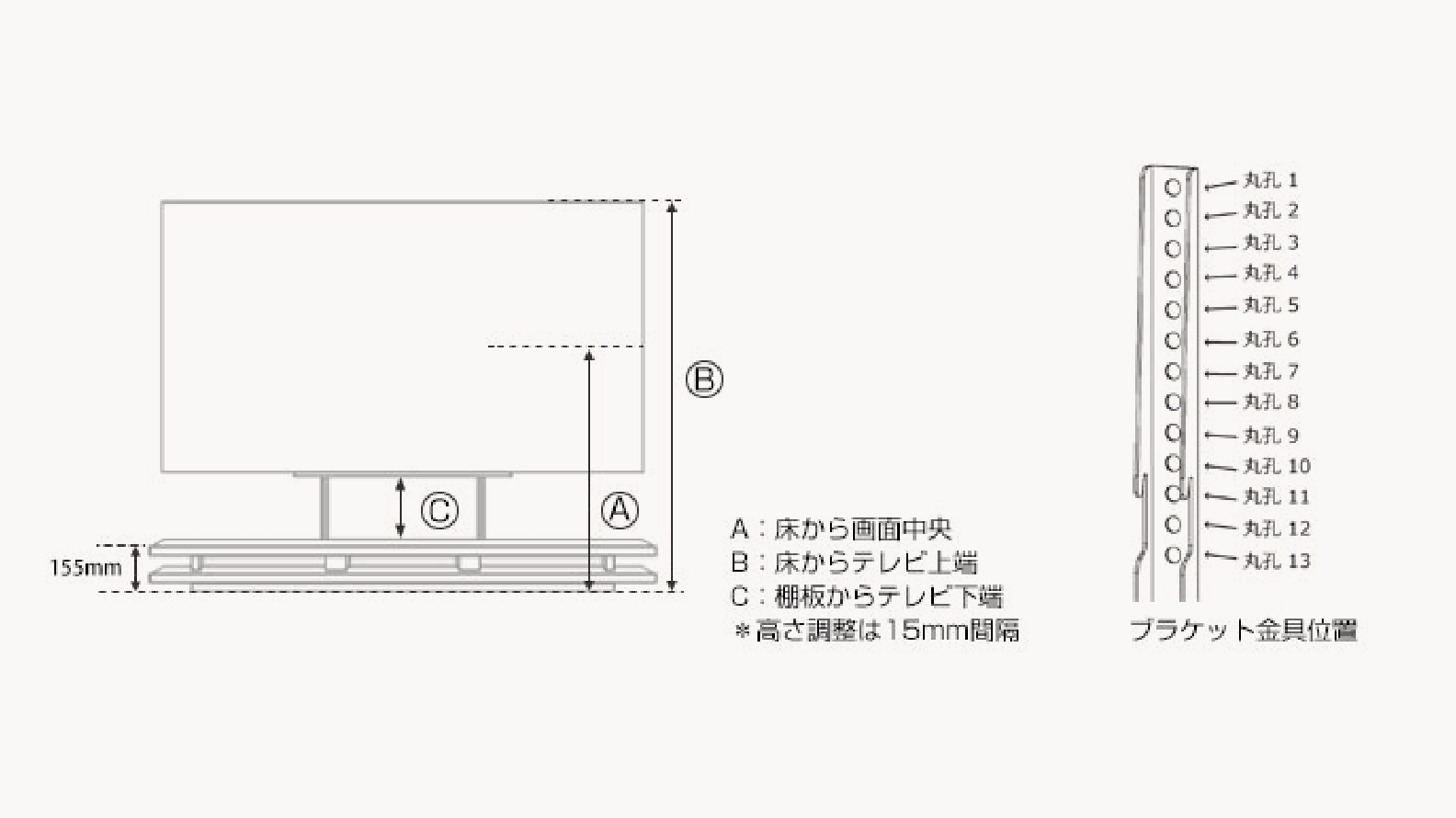

テレビ取り付け時の外形寸法、取付ボルトとスペーサーの組み合わせ


テレビ背面の状態によって、使用するボルトが異なります。テレビ取付ボルトとスペーサーの組み合わせは下記をご確認ください。



対応機種と外形寸法


X SERIES
対応機種 VESAピッチ 最上段に取り付けたとき* 最下段に取り付けたとき 調整段階数 取付ボルト スペーサー
横 縦 ブラケット金具上側孔位置 A B C A B C
65X8900K 300 200 丸孔 8 886 1299 299 811 1224 224 5 M6×35 〇
55X8900K 300 200 丸孔 8 823 1173 300 748 1098 225 5 M6×35 〇
48X8900K 300 300 丸孔 1 767 1073 289 677 983 199 6 M6×35 〇
65X9400S 300 200 丸孔 13 814 1225 206 814 1225 206 0 M6×35 〇
55X9400S 300 200 丸孔 13 750 1098 205 750 1098 205 0 M6×35 〇
48X9400S 300 300 丸孔 6 695 998 194 680 983 179 1 M6×35 〇
65X9400 300 200 丸孔 13 814 1225 206 814 1225 206 0 M6×35 〇
55X9400 300 200 丸孔 13 750 1098 205 750 1098 205 0 M6×35 〇
55X8400 300 200 丸孔 8 823 1173 300 748 1098 225 5 M6×35 〇
48X8400 300 300 丸孔 1 767 1073 289 677 983 199 6 M6×35 〇
65X930 400 300 丸孔 2 894 1305 306 804 1215 216 6 M6×15 －
55X930 400 300 丸孔 2 831 1181 306 741 1091 216 6 M6×15 －
65X830 300 200 丸孔 6 875 1288 295 800 1213 220 5 M6×40 〇
55X830 300 200 丸孔 6 814 1164 295 739 1089 220 5 M6×40 〇
65X920 400 300 丸孔 2 894 1305 306 804 1215 216 6 M6×15 －
55X920 400 300 丸孔 2 831 1181 306 741 1091 216 6 M6×15 －
65X910 400 400 丸孔 1 778 1192 198 778 1192 198 0 M6×35 〇
55X910 400 300 丸孔 1 761 1113 242 671 1023 152 6 M6×35 〇
スクロールできます
戻る >

(単位 ： MM）

＊ブラケット金具が正面から見えない最上段取り付け高さの値です。
＊65X830/55X830はテレビ本体背面側に取り付けられているスタンドホルダーを外してください。
Z SERIES
対応機種 VESAピッチ 最上段に取り付けたとき* 最下段に取り付けたとき 調整段階数 取付ボルト スペーサー
横 縦 ブラケット金具上側孔位置 A B C A B C
65Z570K 400 200 丸孔 6 877 1284 293 772 1179 188 7 M6×35 〇
55Z570K 300 200 丸孔 7 810 1155 288 720 1065 198 6 M6×35 〇
50Z570K 300 200 丸孔 7 778 1091 288 688 1001 198 6 M6×35 〇
43Z570K 200 200 丸孔 4 733 1003 286 598 868 151 9 M6×35 〇
65Z670K 400 400 丸孔 1 689 1098 105 689 1098 105 0 M6×35 〇
55Z670K 400 300 丸孔 1 765 1111 243 675 1021 153 6 M6×35 〇
50Z670K 300 300 丸孔 1 765 1079 275 675 989 185 6 M6×35 〇
43Z670K 200 200 丸孔 4 733 1003 286 598 868 151 9 M6×35 〇
65Z740XS 400 400 丸孔 1 727 1139 118 727 1139 118 0 M6×15 －
55Z740XS 400 200 丸孔 4 768 1117 219 633 982 84 9 M6×35 〇
50Z740XS 400 200 丸孔 7 677 996 161 587 906 71 6 M6×35 〇
65Z740X 400 400 丸孔 1 727 1139 118 727 1139 118 0 M6×15 －
55Z740X 400 200 丸孔 4 768 1117 219 633 982 84 9 M6×35 〇
50Z740X 400 200 丸孔 7 677 996 161 587 906 71 6 M6×35 〇
65Z730X 400 400 丸孔 1 724 1138 117 724 1138 117 0 M6×15 －
55Z730X 400 200 丸孔 4 767 1123 220 632 988 85 9 M6×35 〇
49Z730X 400 200 丸孔 5 715 1033 207 595 913 87 8 M6×35 〇
43Z730X 200 200 丸孔 5 690 972 221 615 897 146 5 M6×35 〇
65Z810X 400 400 丸孔 1 680 1098 90 680 1098 90 0 M6×15 －
58Z810X 400 400 丸孔 1 700 1077 151 700 1077 151 0 M6×15 －
55Z700X 400 400 丸孔 1 680 1036 151 680 1036 151 0 M6×35 〇
65Z20X 400 400 丸孔 1 680 1098 90 680 1098 90 0 M6×15 －
58Z20X 400 400 丸孔 1 700 1077 151 700 1077 151 0 M6×15 －
65Z10X 400 400 丸孔 1 680 1098 90 680 1098 90 0 M6×15 －
58Z10X 400 400 丸孔 1 700 1077 151 700 1077 151 0 M6×15 －
スクロールできます
戻る >

(単位 ： MM）

＊ブラケット金具が正面から見えない最上段取り付け高さの値です。
RZ SERIES
対応機種 VESAピッチ 最上段に取り付けたとき* 最下段に取り付けたとき 調整段階数 取付ボルト スペーサー
横 縦 ブラケット金具 上側孔位置 A B C A B C
50RZ630X 400 200 丸孔 8 790 1098 295 715 1023 220 5 M6×35 〇
43RZ630X 200 200 丸孔 7 754 1030 299 664 940 209 6 M6×35 〇
スクロールできます
戻る >

(単位 ： MM）

＊ブラケット金具が正面から見えない最上段取り付け高さの値です。
＊50RZ630X/43RZ630Xはテレビ本体背面側に取り付けられているUSBハードディスクを外してください。
M SERIES
対応機種 VESAピッチ 最上段に取り付けたとき* 最下段に取り付けたとき 調整段階数 取付ボルト スペーサー
横 縦 ブラケット金具上側孔位置 A B C A B C
65M550K 400 200 丸孔 6 877 1284 293 772 1179 188 7 M6×35 〇
55M550K 300 200 丸孔 7 810 1155 288 720 1065 198 6 M6×35 〇
65M540X 400 200 丸孔 8 877 1288 287 802 1213 212 5 M6×35 〇
55M540X 300 200 丸孔 9 819 1170 289 759 1110 229 4 M6×35 〇
50M540X 200 200 丸孔 9 789 1105 293 729 1045 233 4 M6×35 〇
43M540X 200 200 丸孔 10 744 1017 290 699 972 245 3 M6×15 －
65M530X 400 200 丸孔 8 877 1288 287 802 1213 212 5 M6×35 〇
55M530X 300 200 丸孔 9 819 1170 289 759 1110 229 4 M6×35 〇
50M530X 200 200 丸孔 9 789 1105 293 729 1045 233 4 M6×35 〇
43M530X 200 200 丸孔 10 744 1017 290 699 972 245 3 M6×15 －
65M520X 400 200 丸孔 6 449 1299 294 344 1194 189 7 M6×35 〇
55M520X 400 200 丸孔 7 449 1176 294 359 1086 204 6 M6×35 〇
58M510X 400 200 丸孔 3 821 1197 251 671 1047 101 10 M6×35 〇
58M500X 400 200 丸孔 3 816 1197 251 666 1047 101 10 M6×35 〇
スクロールできます
戻る >

(単位 ： MM）

＊ブラケット金具が正面から見えない最上段取り付け高さの値です。
C SERIES
対応機種 VESAピッチ 最上段に取り付けたとき* 最下段に取り付けたとき 調整段階数 取付ボルト スペーサー
横 縦 ブラケット金具上側孔位置 A B C A B C
55C350X 200 300 丸孔 4 798 1164 297 723 1089 222 5 M6×15 －
50C350X 200 300 丸孔 4 766 1099 297 691 1024 222 5 M6×15 －
43C350X 200 200 丸孔 9 714 1004 289 654 944 229 4 M6×15 －
55C340X 300 200 丸孔 9 821 1169 304 761 1109 244 4 M6×35 〇
50C340X 200 200 丸孔 10 776 1090 293 731 1045 248 3 M6×35 〇
43C340X 200 200 丸孔 11 733 1003 292 703 973 262 2 M6×35 〇
スクロールできます
戻る >

(単位 ： MM）

＊ブラケット金具が正面から見えない最上段取り付け高さの値です。
